JIMTOF2022　新製品紹介

ＴＣＧ潤滑供給システム

簡単取付で初期給油も稼働中メンテナンスも一切不要のメンテナンスフリーを実現！

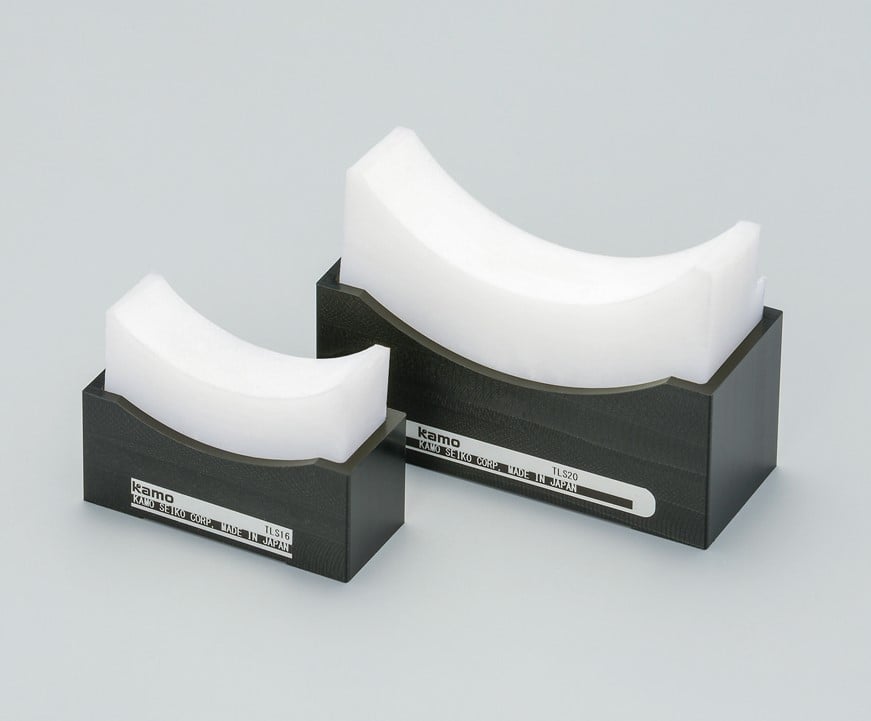

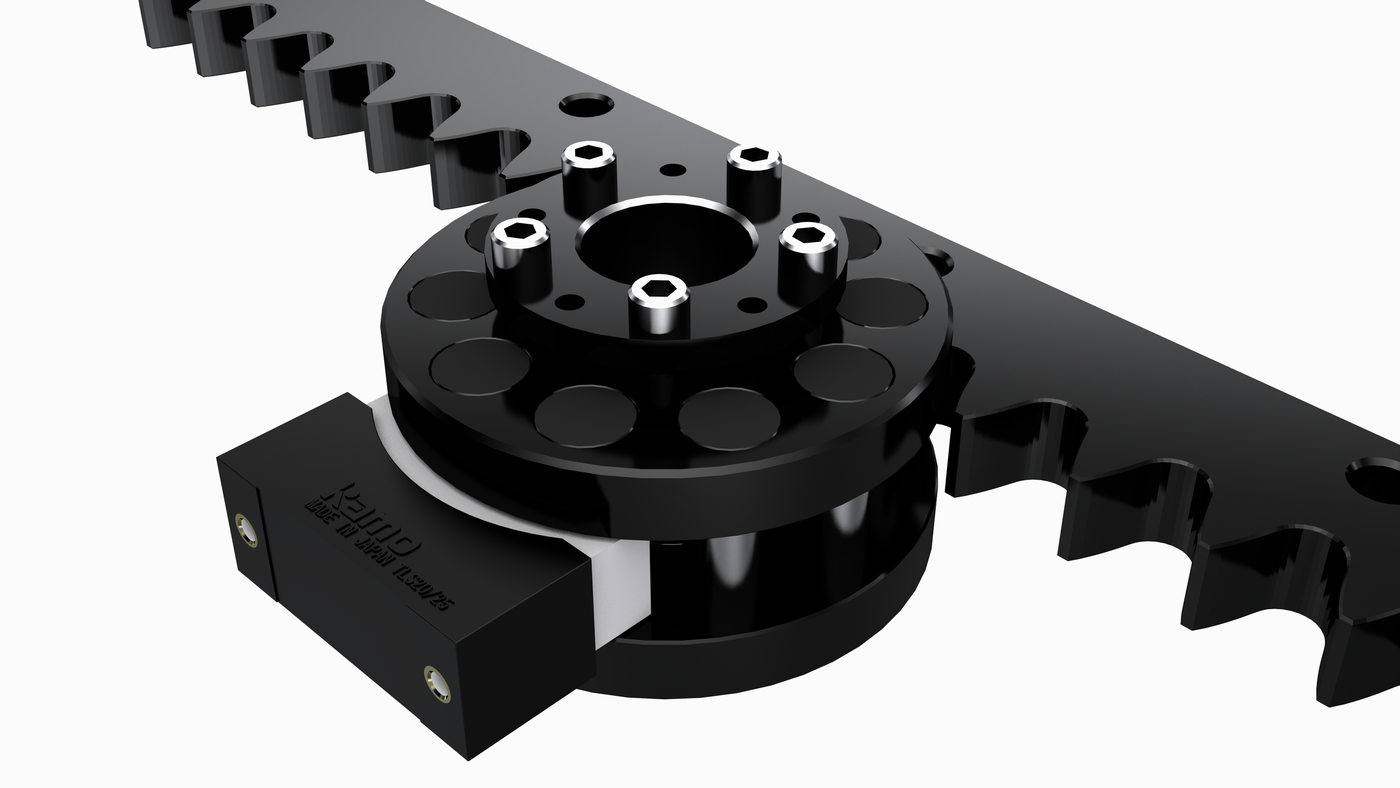

TLSは独自形状の固形潤滑剤を使用した潤滑供給システムです。

特殊な多孔質樹脂に高粘度潤滑油を含侵しており、含油樹脂とピニオンローラとの接触により接触部の表面にTCGシステムに合わせた適量の潤滑剤を常時供給します。

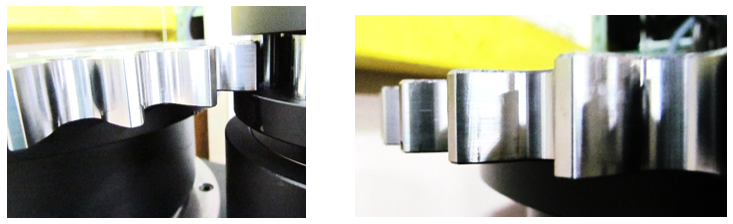

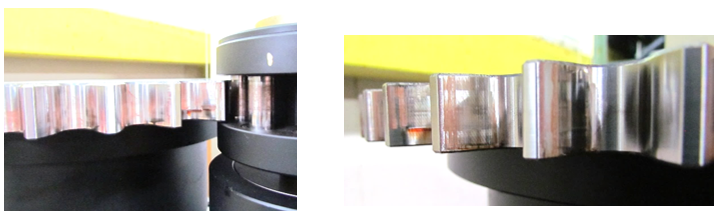

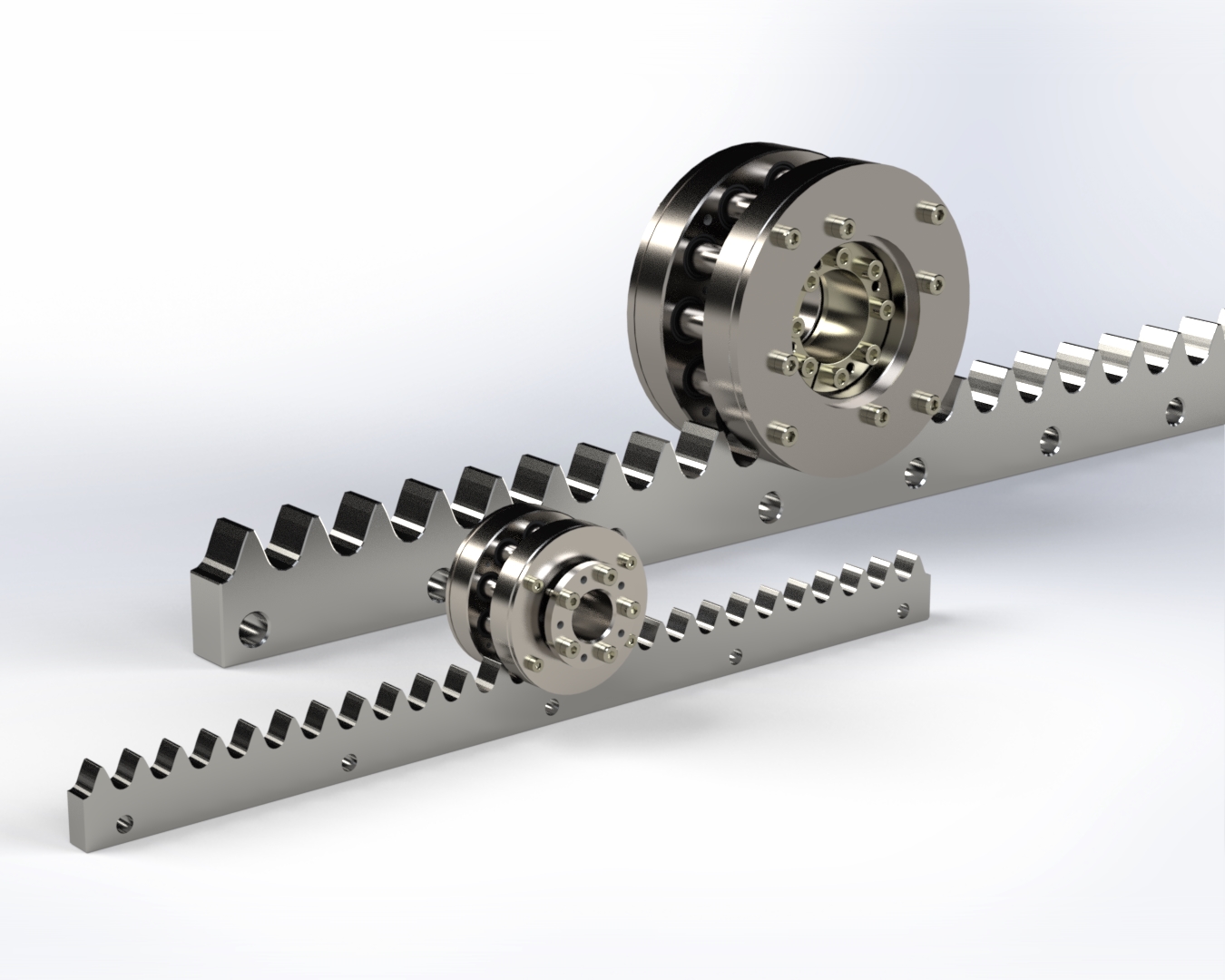

ローラピニオン回転により全ローラピンに潤滑剤が塗布され、ローラピンとカムラックとの噛み合いによりカムラック歯面に油膜を形成します。

※一般環境用

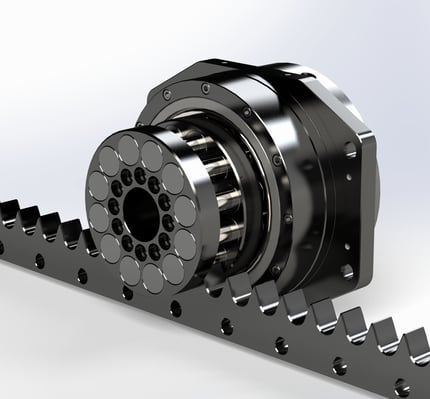

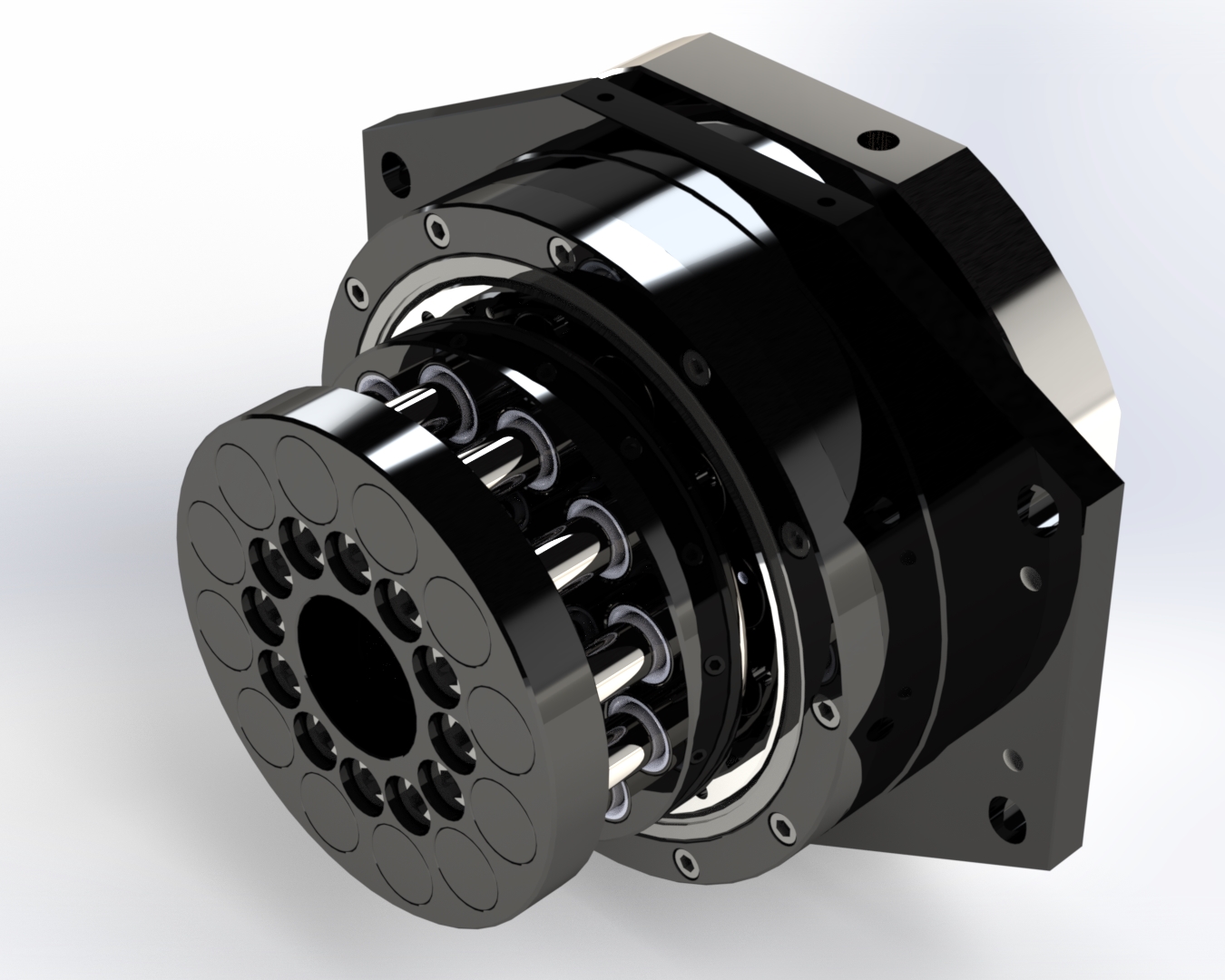

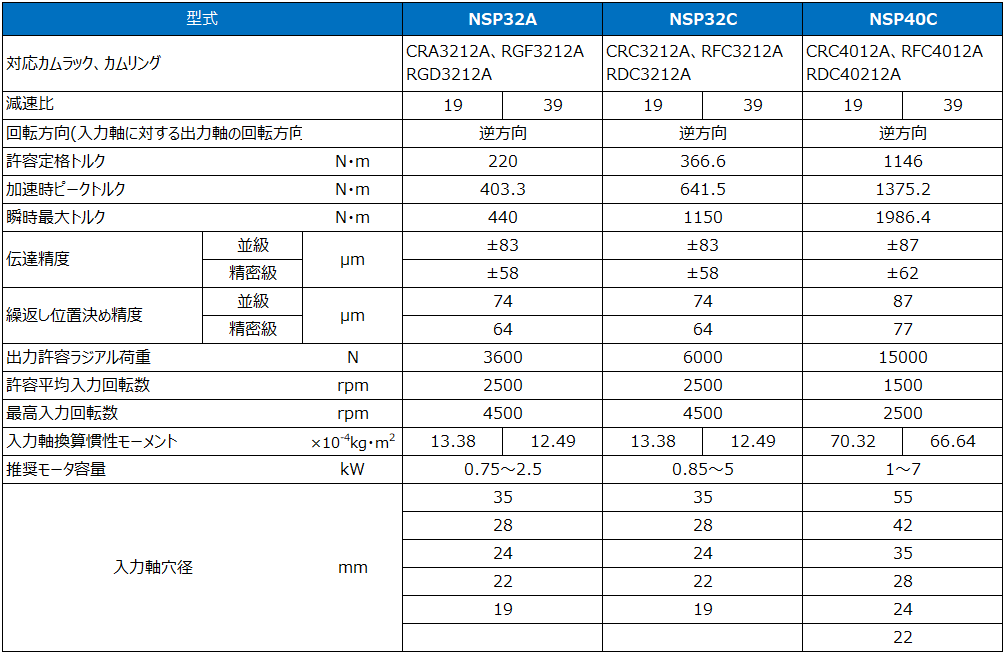

TCGシリーズ大型枠番3212・4012型に対応！

TCGと減速機を併せた一括選定や組付け工数の削減が可能です。

本差動式減速機の内部ギアにはトロコイド歯形を採用しTCGシリーズの最大使用荷重に耐える強度を持ちつつ高精度の位置決めを行うことが可能です。

出力軸には高精度クロスローラベアリングを採用し振れ精度と軸荷重は高水準です。

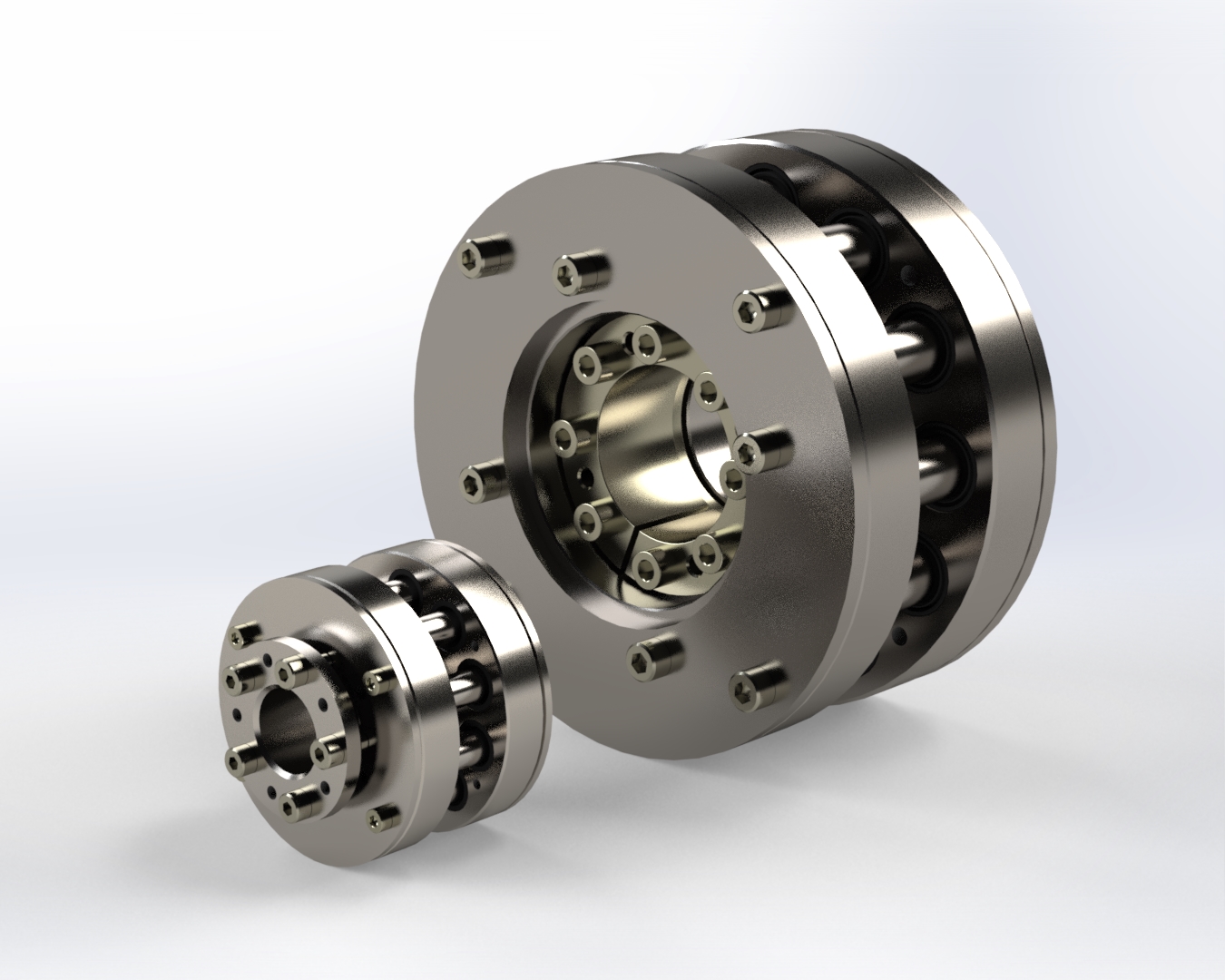

本体はローラピニオンをダイレクトに取り付けられる出力形状となっており、NSP専用ローラピニオンが組付いた状態で最初からご使用をいただくことが可能です。

また装置への組み込みを考慮したフランジ形状と予圧調整用の長穴が標準仕様となっており、お客様での設計・組付け工数の削減に貢献します。

またグリース封入式のため、定格寿命までメンテナンスフリーで使用可能です。
